1、特點:本機具有兩種形式:
1)、可連續無障礙工作,保證了試驗的完整性;
2)、單獨配備加壓水箱,使用純凈水通過主加壓泵往管材試樣中補壓,保證了管路中
的水質,提高了管路零件(如電磁閥、針閥)的使用壽命;
3)、使用自主研發的、獨特的、脈沖占空比補壓技術,將升壓環節和補壓環節合二為一,減少了一個支路及器件,也就減少了器件損壞的幾率;
4)、使用美國柱塞泵,噪音低,補壓快,工作時間短,間接提高了柱塞泵的使用壽命;
2、設備的組成說明:
本試驗機由壓力控制系統、壓力源、恒溫介質箱、夾具部分組成。

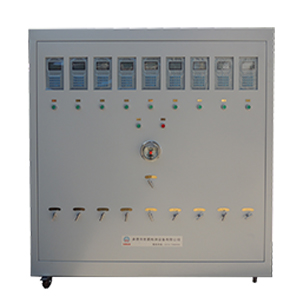

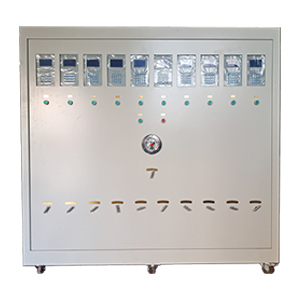

1)、壓力控制系統在控制柜中由加壓管路和電器控制兩部分組成。加壓管路由蓄能器、電磁閥、手動針閥、連接管路等部件組成。電器控制部分由單板機、壓力傳感器、電磁閥、繼電器、各種開關等組成。
2)、壓力源用來對主壓力系統按試驗條件提供總壓力。
3)、恒溫介質箱主要由箱體、循環泵、加熱器和溫度控制系統組成。箱體由不銹鋼內膽、噴塑外殼體、保溫層、試樣支架和箱蓋組成。
4)、夾具為A型,獨特的設計試夾具的拆裝更方便自如;楔型配合螺紋夾緊裝置使夾緊力更大。本系列夾具具有結構合理、夾緊速度快、密封可靠、拆卸方便的特點。
3、工作原理
該機的工作原理是:
1)、設定主壓力儀表的控制壓力和范圍,使壓力源提供高于支路最高壓力的2~3MPa的壓力儲存在蓄能器中。
2)、按照試樣的環應力要求計算試驗壓力,并依此設定支路壓力的控制壓力,運行后單板機控制電磁閥全導通,使試樣的壓力迅速上升。達到設定壓力時進入補壓階段。
3)、補壓階段時電磁閥依據單板機數據斷續導通,使壓力源蓄能器中的壓力補充進試樣中。
4)、壓力源的壓力下降到設定壓力下限時,柱賽泵啟動工作到上限時停止。
5)、本機同時具有運行、停止、試驗完成、破裂識別等功能,實現操作人員在試驗過程中可脫離實驗現場。當試樣出現滲漏、破裂時自動關閉該路,其它各路試驗繼續正常進行,直到試驗完成。在同類機型中具有優良的性能價格比,是替代進口的理想產品。
6)、水箱為主箱內加熱可保證加熱管的壽命,體外循環使水箱中的水溫均勻。
7)、配帶微機,可顯示壓力與時間曲線,可保存歷史數據,隨時調閱。
4、技術參數
1、主機壓力范圍:0~10MPa (可任意調整)
2、水箱控制范圍:室溫~95度
3、主機壓力分辨率:0.001MPa
4、水箱溫度控制精度: ±0.5℃。
5、主機恒壓范圍:<設定值的+1%、-1%
6、水箱溫度均勻性:±0.5℃。
7、主機恒壓精度:不低于±1%
8、水箱溫度分辨率: 0.1℃。
9、計時范圍:0~9999.59小時
10、計時精度:≤0.1%
11、試樣最大直徑:客戶選配
12、壓力控制系統電源:AC220V、1.5kw
13、溫度控制系統電源:AC380V、6kw
